電廠用套筒補償器
2023-9-15 10:25:04??????點擊：

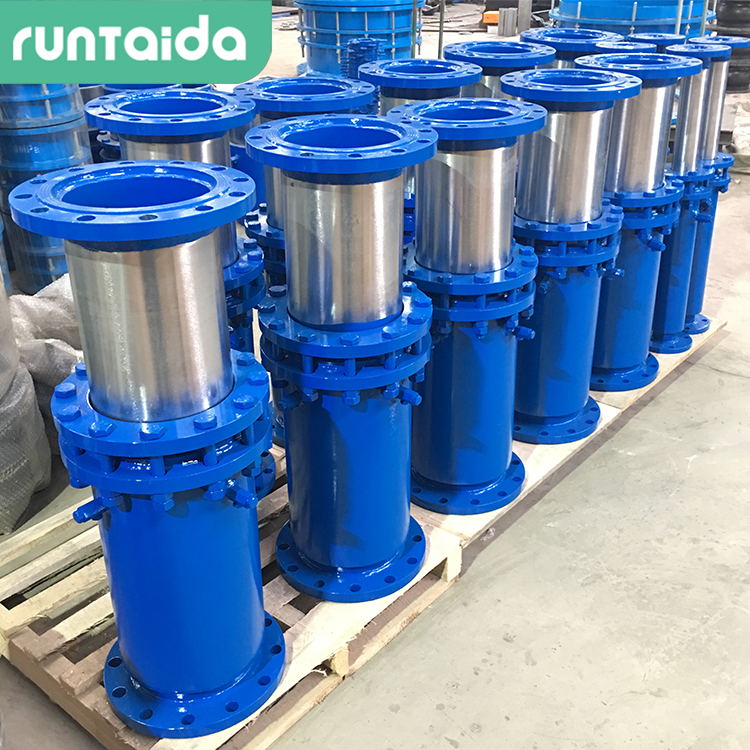

單向熱力套筒補償器它由套管，套管和密封填料組成。它通過套管和套管的相對運動來補償管道的熱變形。套筒式補償器根據殼體的材料分為鑄鐵和鋼。根據套筒的結構，它分為單向套筒和雙向套筒。根據連接方法，螺紋連接分為法蘭連接和焊接。
工作原理:填料密封是一種接觸式密封。彈性密封材料填充在外套管和芯管之間。在填料受到軸向壓力后，它可以緊密地附著在芯管的表面上，并且密封材料的彈性變形用于補償密封表面的磨損。防止介質泄漏。一種由芯管前后固定環和外套管組成的密封填料箱，填充有填料填料和可注射石墨柔性填料，其接合作用確保套筒補償器具有更好的密封效果。不用維護也是可能的。如果現場發生泄漏，維護人員可以使用專用工具在管道系統不停止運行時有效阻止泄漏，避免停車造成的損失。
套筒式補償器在管線布置中應在其兩側設置導向支架,以保證運行時內套與外套間的同軸度。直埋式套筒補償器套筒兩側管道的跨距應比正常跨距小,防止由于管道自身重力造成補償器內外套偏向一側。對于管道直徑大于等于600mm的熱力套筒補償器,在架空使用時可在補償器下方增設一個托架,防止由于自重造成內套筒偏心。安裝前檢查內套筒工作表面的防腐鍍層有無損傷。產品沿著管道中心線安裝,不同軸度不大于1%,防止運行時摩擦力過大。安裝時考慮管道的溫度,留有足夠的冷拉量,出廠時熱力套筒補償器產品已預留100mm.管道托架必須接合管道保溫厚度設計其管托高度,避免高度過小造成管道移動時保溫材料的破壞。
工作原理:填料密封是一種接觸式密封。彈性密封材料填充在外套管和芯管之間。在填料受到軸向壓力后，它可以緊密地附著在芯管的表面上，并且密封材料的彈性變形用于補償密封表面的磨損。防止介質泄漏。一種由芯管前后固定環和外套管組成的密封填料箱，填充有填料填料和可注射石墨柔性填料，其接合作用確保套筒補償器具有更好的密封效果。不用維護也是可能的。如果現場發生泄漏，維護人員可以使用專用工具在管道系統不停止運行時有效阻止泄漏，避免停車造成的損失。
套筒補償器的熱膨脹是由內套筒和外套筒的軸向運動來補償?shù)?。為了防止泄漏和異常工作，補償器需要與熱網中的管道同心。因此，外套筒的一側應為固定端，內套筒的一側應有可靠的導座，以確保同心在運行中自由滑動和膨脹。
熱力套筒補償器的作用:隨著技術的進步，熱力套筒補償器產品已經從原來的單向軸向補償發展到現在的雙向補償型，平衡型和橫向型。補償量大，流體阻力小，成本低，壽命長是其主要優點。由于這些優點，套筒補償器廣泛用于火力發電廠的鍋爐煤粉管道中。套筒式補償器在管線布置中應在其兩側設置導向支架,以保證運行時內套與外套間的同軸度。直埋式套筒補償器套筒兩側管道的跨距應比正常跨距小,防止由于管道自身重力造成補償器內外套偏向一側。對于管道直徑大于等于600mm的熱力套筒補償器,在架空使用時可在補償器下方增設一個托架,防止由于自重造成內套筒偏心。安裝前檢查內套筒工作表面的防腐鍍層有無損傷。產品沿著管道中心線安裝,不同軸度不大于1%,防止運行時摩擦力過大。安裝時考慮管道的溫度,留有足夠的冷拉量,出廠時熱力套筒補償器產品已預留100mm.管道托架必須接合管道保溫厚度設計其管托高度,避免高度過小造成管道移動時保溫材料的破壞。
套筒補償器的特點：
1.結構件的使用壽命與管道相同。使用過程中若發生由于磨損導致密封效果減弱或泄漏時，可以通過緊固法蘭，來增加密封性能。
2.與波紋補償器不同，套筒補償器對氯離子含量無要求，由于表面經過鍍鉻處理。可用于含有腐蝕性的工況環境使用。
3.雙向型結構，不考慮位移來自補償器的哪一端，兩端的滑動套筒能夠自由滑動。
4.僅能夠補償軸向產生的位移，由于使用中填料會出現損失發生泄漏，需要進行維護。所以輸送高溫和高壓介質的管道中并不適用。
