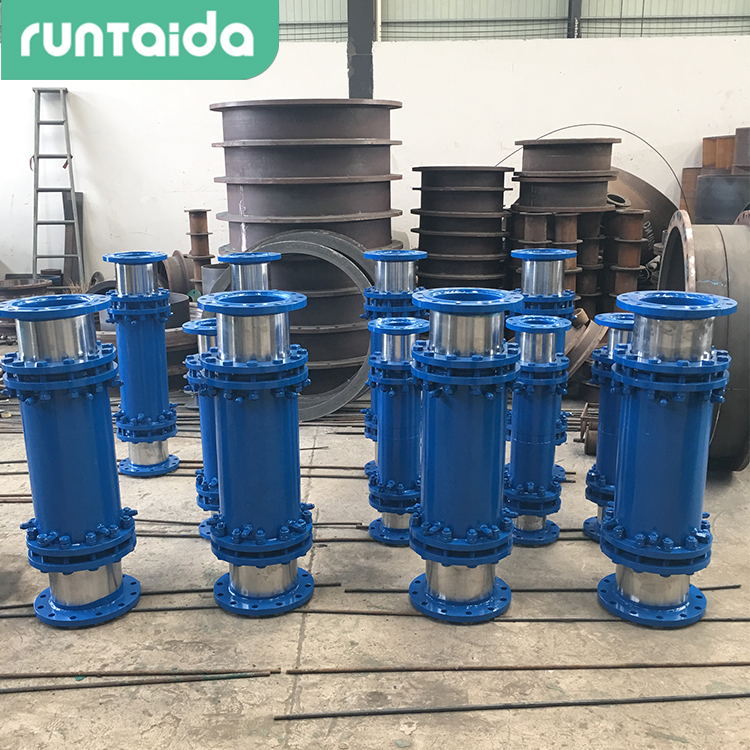

直埋無推力套筒補償器
更新：2023-5-31 16:13:47 點擊：
- 品牌
- 型號
產品介紹
直埋無推力套筒補償器它能抵消內壓水平推力管道在補償器處斷開兩管；管道的熱伸長是通過甲管在套筒中移動實現補償?shù)?。介質不是直接由甲管流入乙管,而是經過旁通管實現的,旁通管連接在甲管套筒和乙管之間。由于甲乙兩管都有封頭,介質壓力產生的水平推力自身實現了平衡。這種新結構的無推力補償器在管道試壓不會出現自動拉開的問題,試壓時也不會使套筒相對安裝位置發生移動,十分便于施工安裝。固定支座受到的水平推力是由以下三個方面產生的:
①管道伸長移動時活勸支座.上的摩擦力產生的水平推力;
②補償器本身結構在進行補償伸縮時產生的水平推力(對子方形補償器、波形補償器這一水平推力是其本身變形的彈性力,對于套筒式補償器是芯管套管間相對移動時的摩擦力);
③管道內介質壓力產生的水平推力,這是采用套筒式或波形補償器時才可能出現的。
